ВПВ-1 16А У3 440В 50Гц IP67 (толкатель)

Выключатели путевые взрывозащищенные типа ВПВ-1А предназначены для дистанционного управления электроприводами машин и механизмов:

• в стационарных установках;
• на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами;
• для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности
Возможность комплектации выключателя в дополнение к толкателю рычагом с роликом позволяет расширить возможности по его установке в различных по конструкции механизмах.

Конструкция

• Взрывонепроницаемая оболочка выключателя состоит из корпуса и крышки.
• Предотвращение от самоотвинчивания крышки осуществляется стопорным винтом, который после завинчивания крышки частично вывинчивается из корпуса.
• Внутри корпуса установлен блок контактный, обеспечивающий коммутацию цепей выключателя.
• Вводное отделение предназначено для подведения гибкого или бронированного кабеля диаметром 8-14 мм.
• Контактные зажимы допускают подсоединение жил кабелей или проводов сечением до 2,5 мм.

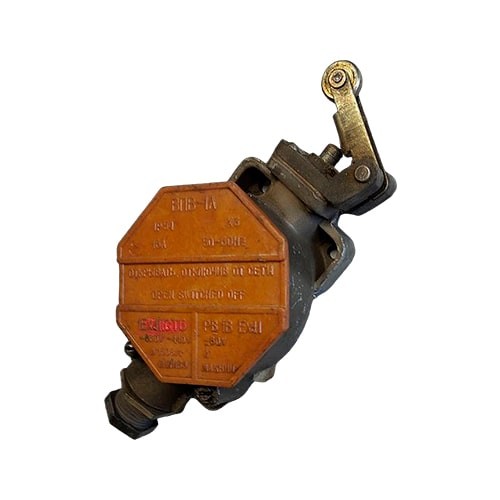

• Приводное устройство выполнено в виде толкателя или с рычагом, закрепленным на обойме.

Структура условного обозначения:
ВПВ - 1 А Х1 Х2 Х3
ВПВ – выключатель путевой взрывозащищенный.
1 – исполнение по числу контактов: 1р+1з
А – модернизированный.
Х1 – исполнение по виду привода: 1 – толкатель, 2 – рычаг с
роликом.
Х2 – маркировка взрывозащиты: 1 – 1Ex d IIC T6 Gb.
Х3– климатическое исполнение и категория размещения: У1, ХЛ1, ОМ1.
